Připojení do routeru

Existují dva typy konfigurace routerů:

• S výchozí konfigurací
• Bez výchozí konfigurace. Pokud není nalezena žádná specifická konfigurace, je nastavena IP adresa 192.168.88.1/24 na ether1 nebo combo1, případně sfp1.

Další informace o aktuální výchozí konfiguraci naleznete v dokumentu Stručná příručka dodaném se zařízením. Dokument s rychlým průvodcem obsahuje informace o tom, které porty by měly být použity při prvním připojení a jak zařízení zapojit.

Tento dokument popisuje, jak nastavit zařízení od základu, proto vás požádáme, abyste odstranili všechna výchozí nastavení.

Při prvním připojení ke směrovači s výchozím uživatelským jménem admin a bez hesla budete vyzváni k obnovení nebo zachování výchozí konfigurace (i když výchozí konfigurace obsahuje pouze adresu IP). Protože tento článek předpokládá, že na směrovači není žádná konfigurace, měli byste ji odstranit stisknutím klávesy "r" na klávesnici, když se zobrazí výzva, nebo kliknutím na tlačítko "Odebrat konfiguraci" ve WinBoxu.



Směrovač bez výchozí konfigurace
Pokud router nemá výchozí konfiguraci, máte několik možností, ale my zde použijeme jednu metodu, která vyhovuje našim potřebám.

Připojte port směrovače ether1 ke kabelu WAN a počítač připojte k portu ether2. Nyní otevřete program WinBox a vyhledejte směrovač při zjišťování sousedů. Podrobný příklad naleznete v článku Winbox.

Pokud v seznamu uvidíte směrovač, klikněte na adresu MAC a klikněte na tlačítko Připojit.

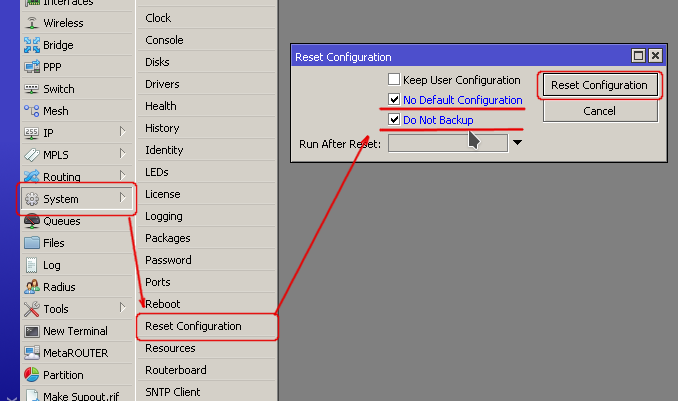

Nejjednodušší způsob, jak se ujistit, že máte naprosto čistý směrovač, je spustit příkaz

Konfigurace přístupu IP
Protože připojení MAC není příliš stabilní, musíme nejprve nastavit směrovač tak, aby bylo k dispozici připojení IP:

• přidat rozhraní bridge a porty bridge;
• přidat IP adresu k rozhraní LAN;
• nastavit server DHCP.

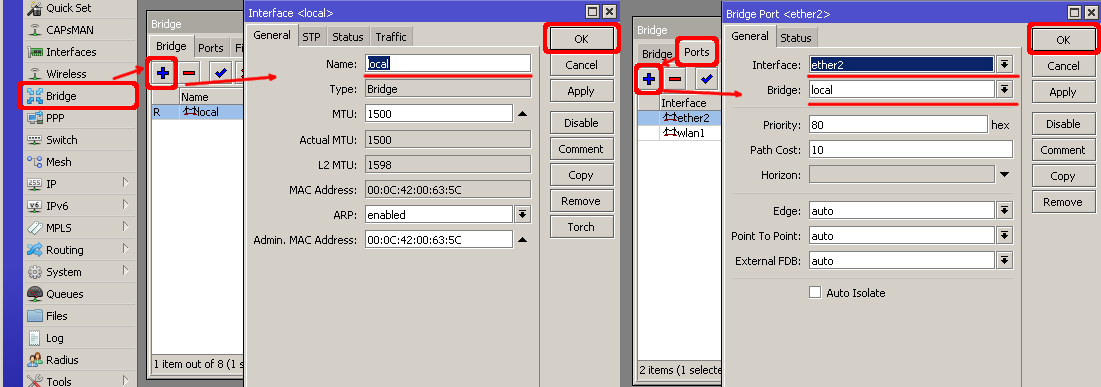

Nastavení bridge a IP adresy je poměrně snadné: Pokud dáváte přednost WinBoxu/WeBfigu jako konfiguračnímu nástroji:

• Otevřete okno Bridge, záložka Bridge by měla být vybrána;
• Klikněte na tlačítko +, otevře se nové dialogové okno, zadejte místní název mostu a klikněte na OK
• Vyberte záložku Porty a klikněte na tlačítko +, otevře se nový dialog;
• Z rozevíracích seznamů vyberte interface ether2 a bridge local a kliknutím na tlačítko OK použijte nastavení;
• Dialogové okno mostu můžete zavřít.

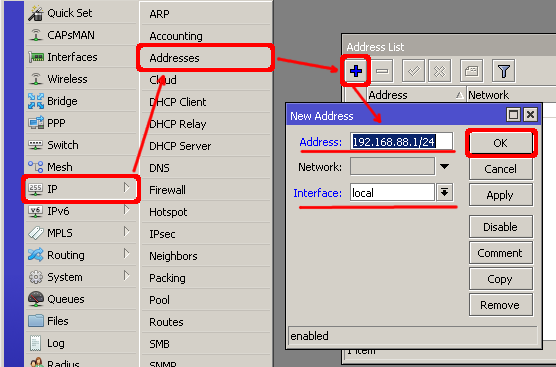

• Otevřete dialogové okno Ip -> Adresy;
• Klikněte na tlačítko +, otevře se nové dialogové okno;
• Zadejte IP adresu 192.168.88.1/24, z rozevíracího seznamu vyberte místní rozhraní a klikněte na tlačítko OK

Dalším krokem je nastavení serveru DHCP. Pro snadnou a rychlou konfiguraci spustíme příkaz setup: Všimněte si, že většina možností konfigurace je určena automaticky a stačí pouze stisknout klávesu enter.

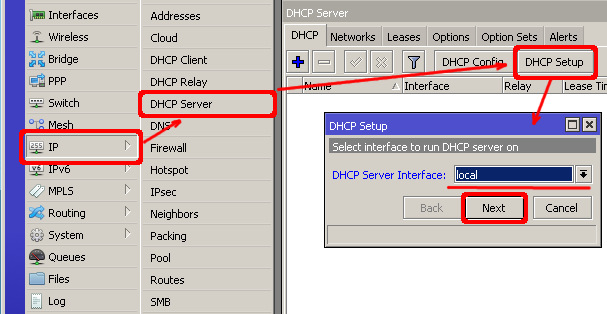

Stejný nástroj pro nastavení je k dispozici také v programu WinBox/WeBfig:

• Otevřete okno Ip -> DHCP Server, měla by být vybrána karta DHCP;
• Klepněte na tlačítko DHCP Setup, otevře se nové dialogové okno, zadejte místní rozhraní serveru DHCP a klepněte na tlačítko Next;
• Postupujte podle průvodce a dokončete nastavení.

Nyní by připojený počítač měl být schopen získat dynamickou IP adresu. Zavřete Winbox a znovu se připojte ke směrovači pomocí IP adresy (192.168.88.1).



Konfigurace připojení k Internetu
Dalším krokem je získání přístupu k internetu na směrovači. Může existovat několik typů připojení k internetu, ale nejběžnější jsou:

• dynamická veřejná IP adresa
• statická veřejná IP adresa
• připojení PPPoE

Dynamická veřejná IP adresa
Dynamická konfigurace adresy je nejjednodušší. Stačí nastavit klienta DHCP na veřejném rozhraní. Klient DHCP obdrží informace od poskytovatele internetových služeb (ISP) a nastaví pro vás IP adresu, DNS, servery NTP a výchozí trasu.

Statická veřejná IP adresa
V případě konfigurace statické adresy vám poskytovatel internetového připojení zadá parametry, např.:

• IP: 1.2.3.100/24
• Brána: 1.2.3.1
• DNS: 8.8.8.8

Toto jsou tři základní parametry, které potřebujete ke zprovoznění připojení k internetu.
Pro nastavení v RouterOS ručně přidáme adresu IP s poskytnutou bránou a nastavíme server DNS.

Připojení PPPoE

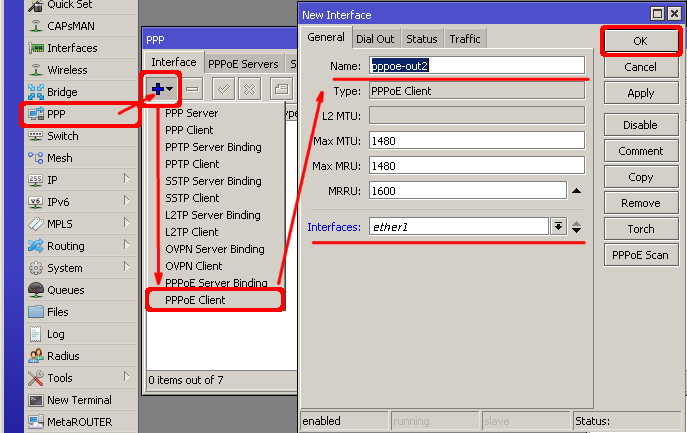

Připojení PPPoE vám také poskytuje dynamickou IP adresu a může dynamicky konfigurovat DNS a výchozí bránu. Poskytovatel služeb (ISP) vám obvykle přidělí uživatelské jméno a heslo pro připojení. Akce Winbox/Webfig:

• Otevřete okno PPP, měla by být vybrána záložka Rozhraní
• Klikněte na tlačítko + a z rozevíracího seznamu vyberte PPPoE Client, otevře se nové dialogové okno
• Z rozevíracího seznamu vyberte rozhraní ether1 a kliknutím na tlačítko OK použijte nastavení

!	Varování:
	Nyní je nyní v konfiguraci rozhraní WAN rozhraní pppoe-out, nikoliv ether1

Ověření připojení
Po úspěšné konfiguraci byste měli mít ze směrovače přístup k internetu.
Ověřte IP připojení pomocí pingů na známé IP adresy (například na server Google DNS). Ověření požadavku DNS Pokud je vše správně nastaveno, ping by v obou případech neměl selhat.
V případě neúspěchu se podívejte do části o řešení problémů.



Ochrana routeru
Nyní má k našemu routeru přístup kdokoli na celém světě, takže je nejlepší čas chránit jej před vetřelci a základními útoky.



Zabezpečení pomocí hesla
Routery MikroTik vyžadují konfiguraci hesla, doporučujeme použít nástroj pro generování hesel k vytvoření bezpečných a neopakujících se hesel. Bezpečným heslem myslíme:

• Minimálně 12 znaků
• Zahrnovat čísla, symboly, velká a malá písmena
• Není ze slovníku nebo kombinací slov

Důrazně doporučujeme použít druhou metodu nebo rozhraní Winbox pro použití nového hesla pro váš směrovač, abyste jej ochránili před dalším neoprávněným přístupem. Ujistěte se, že si heslo pamatujete! Pokud ho zapomenete, není možné ho obnovit. Budete muset router znovu nainstalovat!
V nabídce /user můžete také přidat další uživatele s plným nebo omezeným přístupem k routeru.

!	Varování:
	Nejlepším postupem je přidat nového uživatele se silným heslem a zakázat nebo odebrat výchozího uživatele admin.

Připojení pomocí MAC

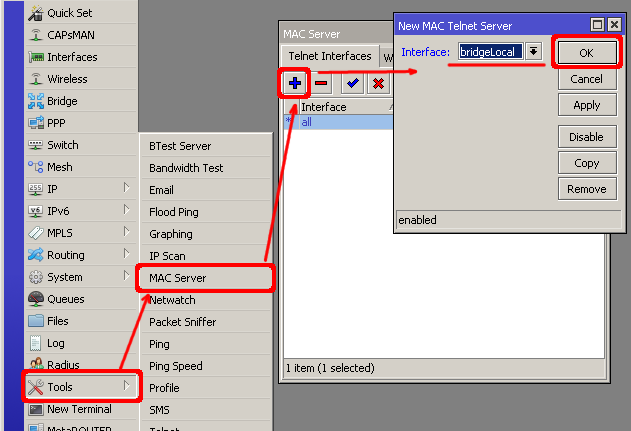

Ve výchozím nastavení běží MAC server na všech rozhraních, takže zakážeme výchozí položku all a přidáme místní rozhraní, které zakáže připojení MAC z portu WAN. Totéž proveďte pro přístup k MAC Winboxu Akce Winbox/Webfig:

• Otevřete okno Nástroje -> Mac Server, měla by být vybrána záložka Telnet Server
• Klikněte na tlačítko +, otevře se nové dialogové okno;
• V rozevíracím seznamu vyberte místní rozhraní a kliknutím na tlačítko OK použijte nastavení;
• V seznamu položek na kartě Telnet Server vyberte všechny a kliknutím na x vybranou položku zakažte.

Totéž proveďte na kartě Winbox Server a zablokujte připojení Mac Winboxu z internetu.



Neighbor Discovery
Protokol MikroTik Neighbor discovery slouží k zobrazení a rozpoznání ostatních routerů MikroTik v síti, vypnutí zjišťování sousedů na veřejných rozhraních:

Připojení pomocí IP
Kromě toho, že firewall chrání váš router před neoprávněným přístupem z vnějších sítí, je možné omezit přístup uživatelských jmen pro konkrétní IP adresu. x.x.x.x/yy - vaše IP adresa nebo podsíť, která je povolena pro přístup k vašemu routeru.
IP konektivita na veřejném rozhraní musí být omezena ve firewallu. Budeme akceptovat pouze ICMP(ping/traceroute), IP Winbox a ssh přístup.

!	Varování:
	V případě, že je veřejné rozhraní pppoe, mělo by být rozhraní in-interface nastaveno na "pppoe-out".

První dvě pravidla přijímají pakety z již navázaných spojení, takže předpokládáme, že jsou v pořádku, aby nezatěžovala procesor. Třetí pravidlo zahazuje všechny pakety, které sledování spojení považuje za neplatné. Poté nastavíme typická akceptační pravidla pro konkrétní protokoly.

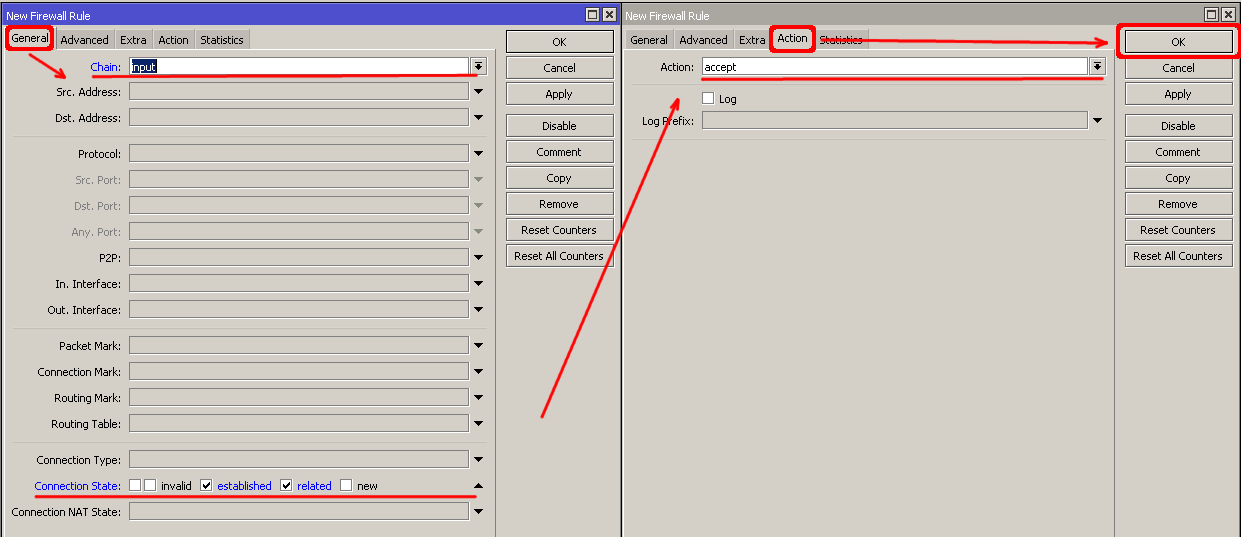

Pokud ke konfiguraci používáte Winbox/Webfig, zde je příklad, jak přidat zavedené/související pravidlo:

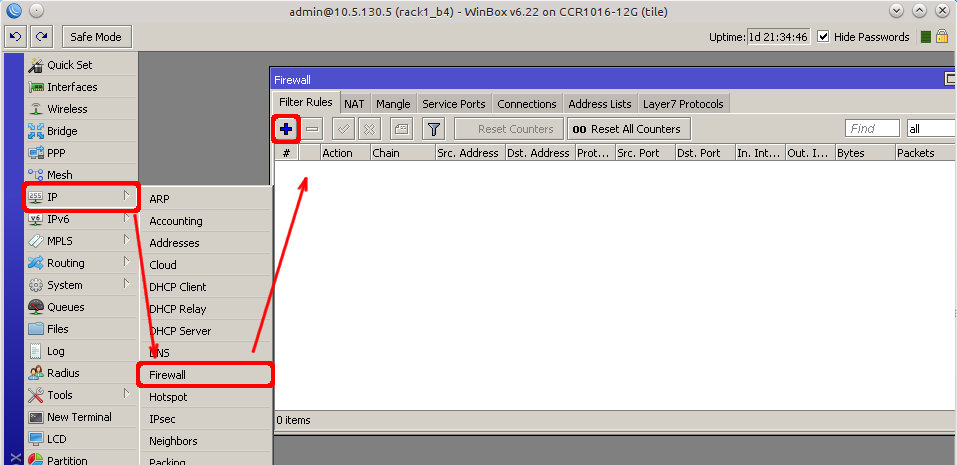

• Otevřete okno IP -> Firewall, klikněte na kartu Filter rules
• Klikněte na tlačítko +, otevře se nové dialogové okno;

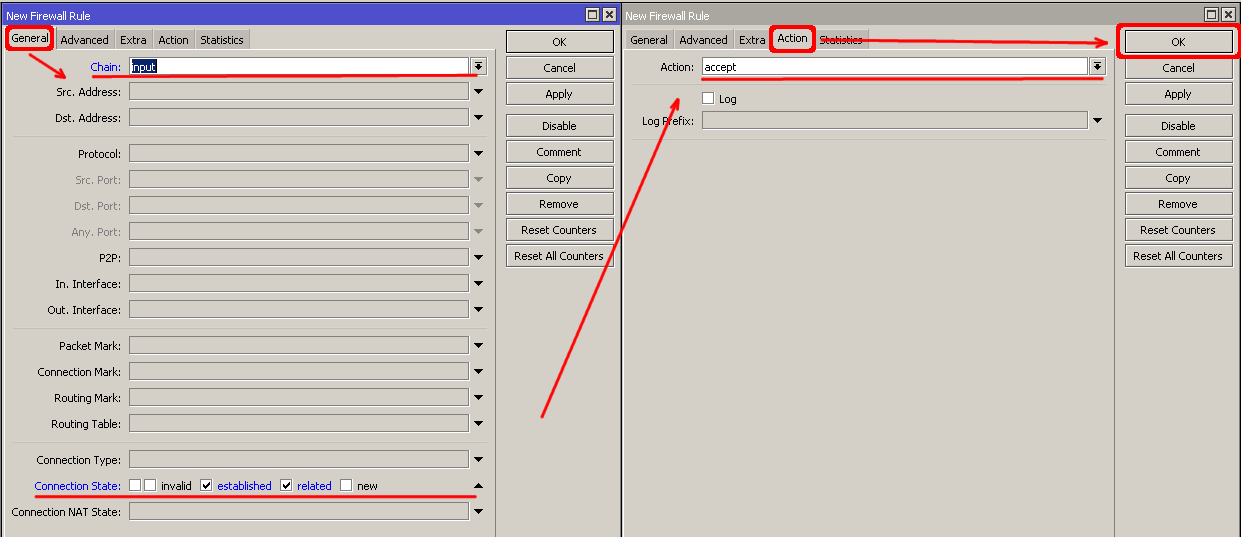

• Vyberte chain input, klikněte na Connection state a zaškrtněte políčka established a related
• Klikněte na kartu Action a ujistěte se, že je vybrána možnost akce accept
• Kliknutím na tlačítko Ok použijete nastavení.

Chcete-li přidat další pravidla, klikněte u každého nového pravidla na tlačítko + a vyplňte stejné parametry jako v příkladu v konzoli.



Administrative Services
Přestože brána firewall chrání router na veřejném rozhraní, můžete chtít služby RouterOS zakázat.
Většina nástrojů pro správu systému RouterOS se konfiguruje v nabídce /ip service (služby).
Ponechte zapnuté si pouze ty zabezpečené, Změňte výchozí porty služeb. Toto okamžitě zastaví většinu náhodných pokusů o přihlášení SSH hrubou silou: Kromě toho lze každou službu zabezpečit povolenou IP adresou nebo rozsahem adres (adresa, na kterou bude služba odpovídat), i když vhodnější metodou je zablokování nežádoucího přístupu ve firewallu, protože firewall ani nepovolí otevření komunikace.

Ostatní služby
K testování propustnosti mezi dvěma routery MikroTik se používá bandwidth server. V produkčním prostředí jej zakažte. Router může mít povolenou mezipaměť DNS, která zkracuje dobu překladu požadavků DNS od klientů na vzdálené servery. V případě, že mezipaměť DNS není na vašem směrovači vyžadována nebo je pro tyto účely používán jiný router, zakažte ji.

!	Varování:
	Některé RouterBOARDy mají modul LCD pro informační účely, nastavte pin nebo jej zakažte.

Je vhodné zakázat všechna nepoužívaná rozhraní na směrovači, aby se omezil neoprávněný přístup k němu. Kde "X" je číslo nepoužívaného rozhraní.
RouterOS využívá silnější šifrování pro SSH, většina novějších programů ho používá, pro zapnutí silného šifrování SSH:

Konfigurace NAT
V tomto okamžiku počítač ještě nemá přístup k internetu, protože lokálně používané adresy nejsou směrovatelné přes internet. Vzdálení hostitelé jednoduše nevědí, jak správně odpovědět na místní adresu.
Řešením tohoto problému je změna zdrojové adresy odchozích paketů na veřejnou IP adresu směrovače. To lze provést pomocí pravidla NAT:

!	Varování:
	V případě, že je veřejné rozhraní pppoe, mělo by být rozhraní in-interface nastaveno na "pppoe-out".

Další výhodou takového nastavení je, že klienti s NAT za routerem nejsou přímo připojeni k internetu, takže není nutná další ochrana proti útokům zvenčí.



Přesměrování portů
Některá klientská zařízení mohou potřebovat přímý přístup k internetu přes určité porty. Například klient s IP adresou 192.168.88.254 musí být přístupný prostřednictvím protokolu vzdálené plochy (RDP).
Po rychlém vyhledání na Googlu zjistíme, že protokol RDP běží na portu TCP 3389. Nyní můžeme přidat cílové pravidlo NAT pro přesměrování protokolu RDP na klientský počítač.

Nastavení bezdrátového připojení
Důležité je zajistit, aby naše bezdrátové připojení bylo chráněno, takže prvním krokem je profil zabezpečení.

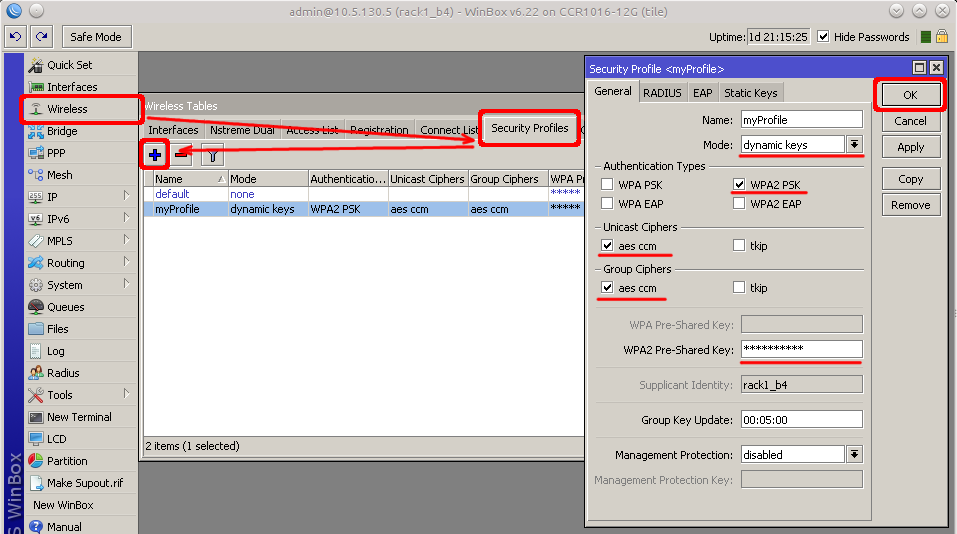

Bezpečnostní profily se konfigurují v terminálu z nabídky /interface wireless security-profiles. v okně Winbox/Webfig kliknutím na Wireless otevřete okna bezdrátového připojení a vyberte kartu Security Profile.

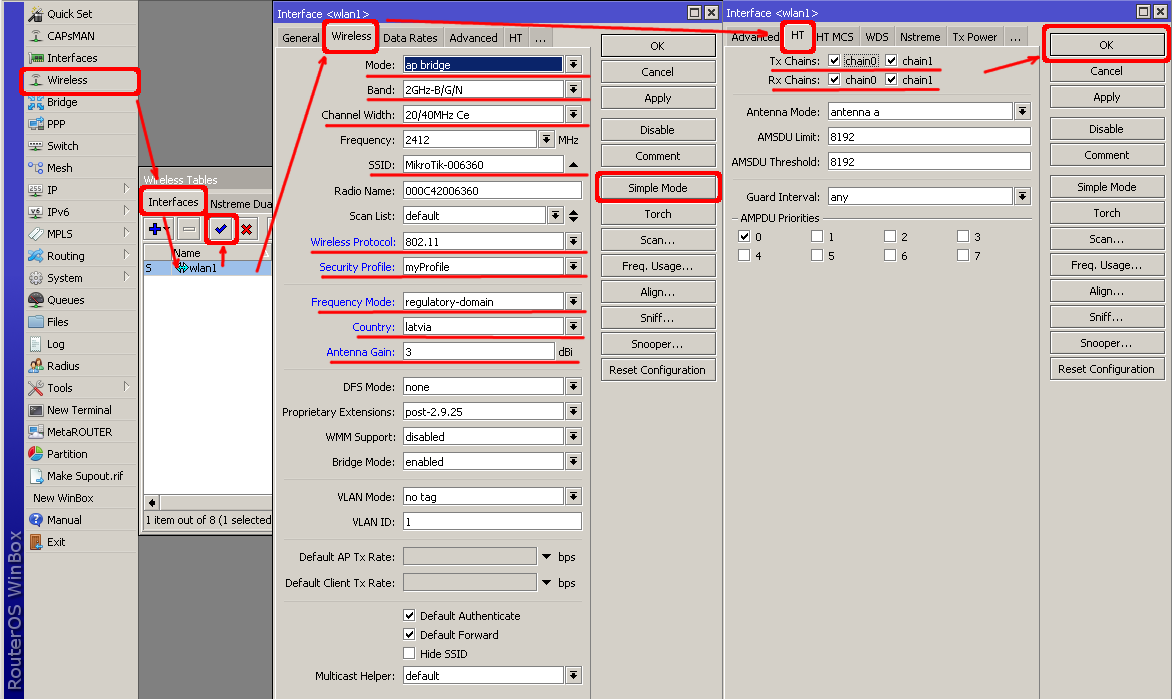

Když je profil zabezpečení připraven, můžeme povolit bezdrátové rozhraní a nastavit požadované parametry. Totéž lze provést z prostředí Winbox/Webfig:

• Otevřete okno Wireless, vyberte rozhraní wlan1 a klikněte na tlačítko enable
• Poklepáním na bezdrátové rozhraní otevřete dialogové okno konfigurace
• V konfiguračním dialogu klikněte na kartu Wireless a na tlačítko Advanced mode na pravé straně. Po kliknutí na tlačítko se zobrazí další konfigurační parametry a popis tlačítka se změní na Simple mode (Jednoduchý režim);
• Vyberte parametry podle obrázku, kromě nastavení země a SSID. Můžete také zvolit jinou frekvenci a zisk antény;
• Dále klikněte na kartu HT a ujistěte se, že jsou vybrány všechny kanály;
• Kliknutím na tlačítko OK použijte nastavení.

Posledním krokem je přidání bezdrátového rozhraní do místního mostu, jinak připojení klienti nedostanou IP adresu: Nyní by se bezdrátové zařízení mělo připojit k přístupovému bodu, získat IP adresu a přistupovat k internetu.



Ochrana klientů
Nyní je čas přidat ochranu klientů v naší síti LAN. Začneme základní sadou pravidel. Sada pravidel je podobná pravidlům input chain (accept established/related a drop invalid), s výjimkou prvního pravidla s action=fasttrack-connection. Toto pravidlo umožňuje, aby navázaná a související spojení obcházela bránu firewall a výrazně snižovala využití procesoru.

Dalším rozdílem je poslední pravidlo, které zahazuje všechny nové pokusy o připojení z portu WAN do naší sítě LAN (pokud není použito DstNat). Bez tohoto pravidla, pokud útočník zná nebo odhadne vaši místní podsíť, může navázat připojení přímo k místním hostitelům a způsobit bezpečnostní hrozbu.

Podrobnější příklady sestavení firewallů budou rozebrány v sekci Firewall, nebo se podívejte přímo na článek Sestavení prvního firewallu.



Blokování nežádoucích webových stránek
Někdy můžete chtít zablokovat určité webové stránky, například zakázat zaměstnancům přístup na stránky se zábavou, zakázat přístup k pornu apod. Toho lze dosáhnout přesměrováním provozu HTTP na proxy server a použitím seznamu přístupů pro povolení nebo zakázání určitých webových stránek.

Nejprve musíme přidat pravidlo NAT pro přesměrování HTTP na náš proxy server. Použijeme vestavěný proxy server RouterOS běžící na portu 8080. Povolte webový proxy server a zakažte některé webové stránky: Použití aplikace Winbox:

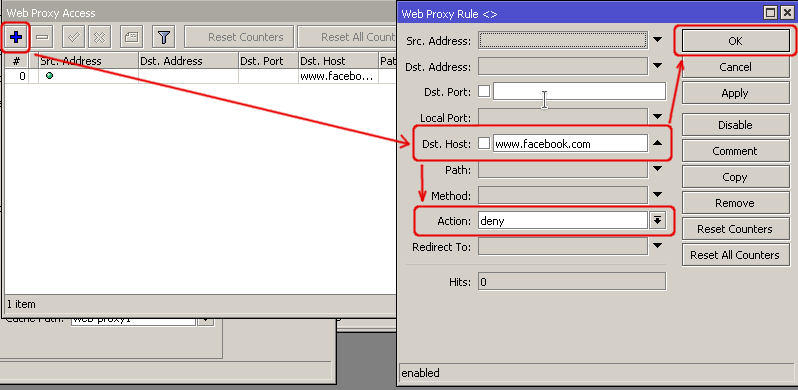

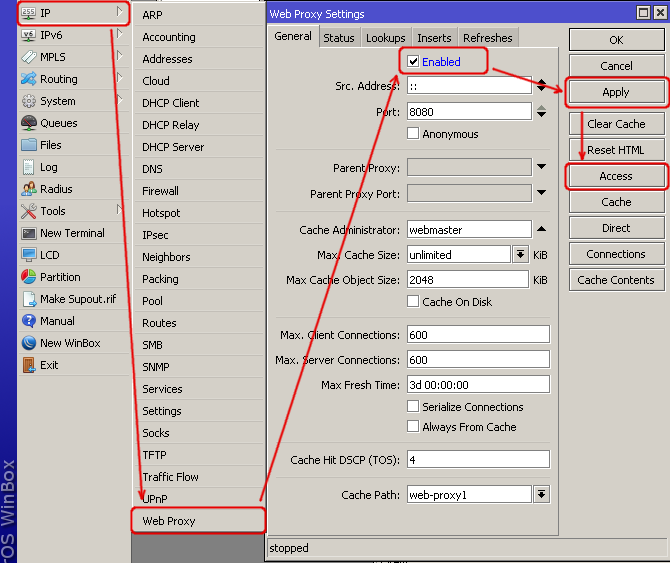

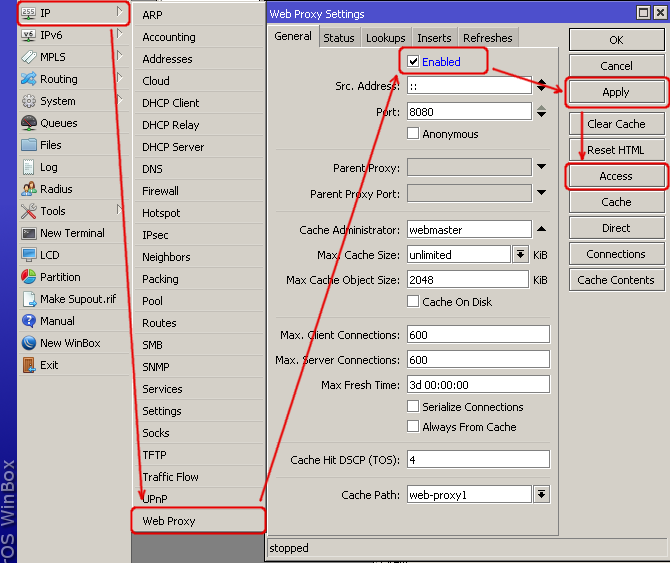

• V levém menu přejděte na IP -> Web Proxy.
• Zobrazí se dialogové okno nastavení webového proxy serveru.
• Zaškrtněte políčko "Enable" a klikněte na tlačítko "Apply".
• Poté kliknutím na tlačítko "Access" otevřete dialogové okno "Web Proxy Access".

• V dialogovém okně "Web Proxy Access" klikněte na "+" pro přidání nového pravidla Web-proxy.
• Zadejte název hostitele Dst, který chcete blokovat, v tomto případě "www.facebook.com", vyberte akci "deny".
• Poté klikněte na tlačítko "Ok" pro použití změn.
• Totéž opakujte pro přidání dalších pravidel.

Řešení problémů
RouterOS má vestavěné různé nástroje pro řešení problémů, jako je ping, traceroute, torch, sniffer paketů, test šířky pásma atd.

Nástroj ping jsme již v tomto článku použili k ověření připojení k internetu.

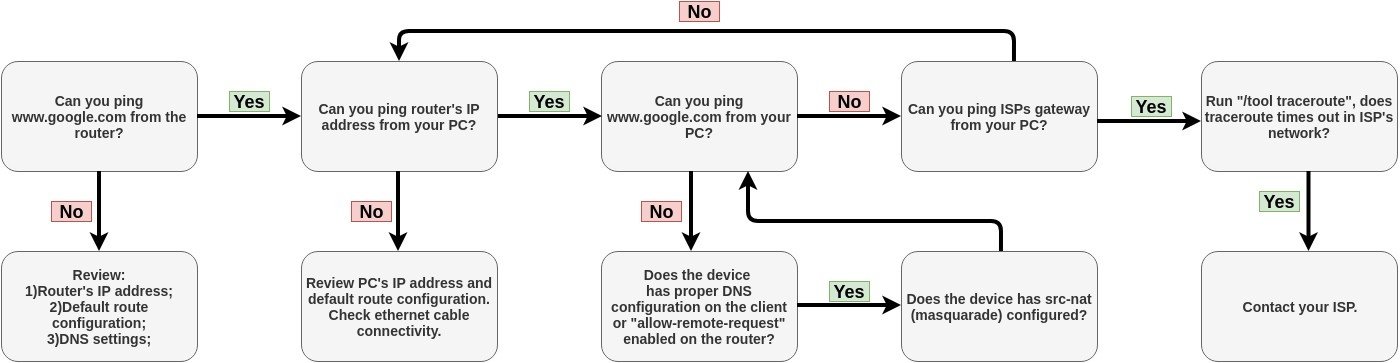

Řešení potíží, pokud není odpověď na ping
Problém nástroje ping spočívá v tom, že říká pouze to, že cíl je nedostupný, ale nejsou k dispozici žádné podrobnější informace. Podívejme se na přehled základních chyb.
Z počítače, který je připojen k zařízení MikroTik, nelze dosáhnout adresy www.google.com:

!	Varování:
	Pokud si nejste jisti, jak přesně nakonfigurovat zařízení brány, obraťte se na oficiální konzultanty společnosti MikroTik, kteří vám poskytnou podporu při konfiguraci.
